Arbejdsprincip og strukturelle egenskaber ved varmevekslere af kobberrør

Kobberlegeringsrør til varmevekslere PDF

En varmeveksler, som en almindelig traditionel enhed, har adskillige små varmevekslerrør anbragt i en cirkulær skal. Dens funktion er at overføre varme gennem varmeveksling mellem rørene og skallen. Varmevekslere i rustfrit stål og kobberrør er uden tvivl de to hovedaktører, der hver spiller en vigtig rolle på grund af deres unikke materialeegenskaber. Dagens fokus er dog på skal-og-rørs varmeveksleren af ​​kobberrør.



Arbejdsprincip og strukturelle egenskaber

En skal-og-rør varmeveksler af kobberrør, som en type skal- og-rørvarmeveksler, består i det væsentlige af adskillige små kobberrør til varmeveksling i en cirkulær skal. Dette design gør det muligt for de varme og kolde væsker at strømme gennem henholdsvis rørbundtet og skallen med varmeveksling og overførsel gennem rørvæggene.
Typisk strømmer den varme væske inde i rørene, mens den kolde væske strømmer inden i skallen uden for rørene. Den specifikke strømningsretning afhænger af designet og den ønskede varmevekslingseffekt. Varme overføres fra den varme væske til den kolde væske gennem rørvæggene, hvilket skaber en temperaturgradient. For at forbedre varmevekslingseffektiviteten er skallen ofte udstyret med bafler. Disse ledeplader tvinger den kolde væske til at ændre retning flere gange i skallen, hvilket øger turbulensen og forbedrer dermed varmeoverførselseffektiviteten.
På grund af termisk ekspansion kan rørbundtet og skallen udvide sig forskelligt. Derfor er disse varmevekslere ofte designet med ekspansionsled eller flydende hoveder for at tillade rørbundtet at bevæge sig frit under termisk ekspansion, hvilket reducerer påvirkningen af ​​termisk stress på udstyret.

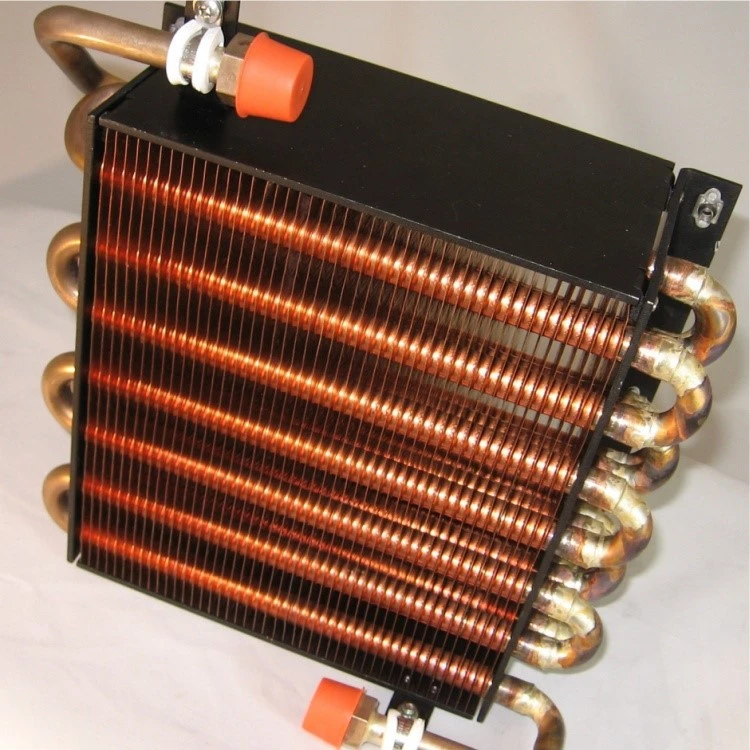

Copper Seamless Heat Exchanger Tube
Copper Capillary Tube for Heat Exchanger
Copper Extruded Heat Exchanger Tube
U Bend Heat Exchanger Copper Tubes

Unikke fordele ved varmevekslere af kobberrør

Kernefordelen ved varmevekslere af kobberrør ligger i deres materialeegenskaber. Kobberrør, primært lavet af rent kobber eller kobber-holdige legeringer, tilbyder fremragende termisk ledningsevne og korrosionsbestandighed, hvilket gør dem meget udbredt i køle-, aircondition- og HVAC-systemer. Sammenlignet med rør af rustfrit stål tilbyder kobberrør klare fordele med hensyn til termisk ledningsevne og omkostningseffektivitet-. Mens rør af rustfrit stål tilbyder overlegen styrke, høj-temperaturmodstand og høj-trykmodstand, hvilket gør dem velegnede til høj-tryk, høj-temperatur og stærkt korrosive væskesystemer, er varmevekslere af kobberrør mere velegnede til specifikke processcenarier.



Tekniske og procesmæssige krav

Ved design og fremstilling af kobberrørsvarmevekslere skal tryktab beregnes omhyggeligt for at sikre optimalt energiforbrug under systemdrift. For stort trykfald øger strømforbruget og kan påvirke systemets stabilitet og effektivitet. For at opnå optimal væskefordeling og varmeudveksling skal det rumlige layout i og uden for rørene optimeres baseret på væskekarakteristika og varmeoverførselskrav. Kobberrør er et passende valg på grund af deres fremragende varmeledningsevne og korrosionsbestandighed, men forskellige kobberlegeringer har forskellige egenskaber, så det passende materiale skal vælges baseret på det specifikke anvendelsesmiljø.

Med hensyn til proceskrav er baffeldesign afgørende. Det forbedrer varmeoverførselseffektiviteten ved at omdirigere skal-sidevæskestrømmen, hvilket øger strømningshastigheden og turbulensen. Et vel-designet baffellayout kan forbedre varmevekslerens varmeoverførselskapacitet betydeligt. Ydermere sikrer brugen af ​​ekspansionsfuger og flydende hoveder, at varmeveksleren kan udvide og trække sig frit sammen under temperaturudsving, hvilket reducerer påvirkningen af ​​termisk stress og effektivt forlænger udstyrets levetid. Desuden bør designprocessen fuldt ud overveje adgang til rengøringskanaler og nem vedligeholdelse, hvilket vil hjælpe med at reducere langsigtede vedligeholdelsesomkostninger og tidsinvesteringer.
