Kobber nikkel varmevekslerrør (C70600/C71500)



Inden for marineteknik og offshore olie- og gassektorer kræver havvandskorrosionens ubarmhjertige natur materialer, der går ud over standardlegeringer.Kobber nikkel varmevekslerrørløsninger, specifiktC70600 (90/10)ogC71500 (70/30), er blevet branchens benchmark for holdbarhed og termisk effektivitet. Som specialiseretkobber nikkel varmeveksler rør fabrikanter, producerer vi sømløse rør, der er designet til at danne en naturlig beskyttende oxidfilm, der sikrer langsigtet-pålidelighed i høj-havvandsmiljøer.

Få dit prioriterede tilbud i dag



De to mest almindeligekobber nikkel varmevekslerrørlegeringer erC70600 (90/10)ogC71500 (70/30). Tabellen nedenfor viser forskellene for at hjælpe dig med at vælge den rigtige legering til dinskal og rør varmeveksler.

Ejendom	C70600 (90/10 Cu-Ni)	C71500 (70/30 Cu-Ni)
Nominel sammensætning	90 % kobber, 10 % nikkel, 1,4 % jern, 0,8 % mangan	70 % kobber, 30 % nikkel, 0,5 % jern, 0,5 % mangan
Trækstyrke (min)	45.000 psi (310 MPa)	60.000 psi (415 MPa)
Udbyttestyrke (min)	15.000 psi (105 MPa)	25.000 psi (170 MPa)
Termisk ledningsevne	29 BTU/(hr·ft·grad F) (50 W/m·K)	17 BTU/(hr·ft·grad F) (29 W/m·K)
Havvandshastighedsgrænse	Op til 3,5 m/s (11,5 ft/s)	Op til 4,5 m/s (15 ft/s)
Korrosionsbestandighed	Fremragende til almindeligt havvand	Overlegen til høj-hastighed, surt eller forurenet havvand
relative omkostninger	Medium-Høj	Højest
Bedste applikation	varmeveksler kondensator, skalrørsfordamperpå skibe, offshore platforme	Kraftværkskondensatorer,varmeveksler kedelmed høj-temperatur havvand, sur gas service



Hvornår skal man vælge C70600:

Generel havvandskøling på skibe og offshore platforme

kobber varmevekslerrør vs cupronickel – C70600er standardsvaret til de fleste marineopgaver

Budgetbevidste-projekter, der stadig har brug for fremragende korrosionsbestandighed



Hvornår skal man vælge C71500:

Havvand med høj-hastighed over 3,5 m/s

Forurenet eller brakvand med svovlbrinte

Høj-temperaturskal og rør varmevekslerapplikationer (over 120 grader / 250 grader F)

Sur gas eller ammoniak service hvorkobber varmeveksler rør korrosioner en kendt risiko

Ansøgninger, der kræver maksimumkobber varmevekslerrørs forventede levetid(30+ år)



For en detaljeretkobber varmevekslerrør vs rustfrit stålsammenligning i havvand,C70600ogC71500udkonkurrerer de fleste rustfrie kvaliteter med hensyn til modstand mod spaltekorrosion og grubetæring.

Send dine havvandsbetingelser



Fremragende erosions-korrosionsbestandighed

Havvand ved hastigheder over 1,5 m/s erodererC12200ogC44300. C70600rørhåndtag op til3.5 m/s. C71500rørhåndtag op til4.5 m/s. Det betyder mindrevarmevekslerrørs diameterog højere varmeoverførselskoefficienter.



Naturlig biobegroningsresistens

Kobbernikkeloverflader frigiver kobberioner, der forhindrer vedhæftning af havmuslinger og muslinger. ENkobber nikkel varmevekslerrørbundt kræver mindre hyppig rengøring end rustfrit stål eller titanium.



God fremstillingsevne

C70600ogC71500kan bøjes indu rør varmevekslerkonfigurationer, rullet indrørplader, og udvidet med standardvarmevekslerrørsudvidelseudstyr.



Dokumenteret forventet levetid

Kobber varmevekslerrørs forventede levetidforC70600i rent havvand er20 til 30 år. ForC71500, forvente30+ år. Mange flådefartøjer operererkobber nikkel varmevekslerrørbundter i 40 år med ordentlig vandkemi.



Almindelige anvendelser for kobbernikkel varmevekslerrør:

varmeveksler kondensatorpå skibe, ubåde og offshore platforme

skalrørsfordamperi afsaltningsanlæg

u rør kondensatori kraftværker

varmeveksler hvacpå marinefartøjer

varmeveksler kedelfødevandsvarmere

skal og rør varmeveksleri kemiske anlæg, der behandler ætsende væsker



Vi levererC70600ogC71500ikke bare som bare lige rør, men som færdige komponenter klar til installation i dinskal og rør varmeveksler. Nedenfor er vores komplette tilbud.

Bare lige kobber nikkelrør

Parameter	C70600 (90/10)	C71500 (70/30)	Fælles ansøgning
OD – 5/8 tomme (15,88 mm)	På lager	Lavet på bestilling	Marinevarmeveksler hvac, varmeveksler bilkølere
OD – 3/4 tomme (19,05 mm)	På lager	Begrænset lager	kobber varmevekslerrør od 19mm– mest almindeligt for marine kondensatorer
OD – 1 tomme (25,4 mm)	På lager	Lavet på bestilling	skalrørsfordamper, kraftværku rør kondensator
OD – 1,25 tommer (31,75 mm)	Lavet på bestilling	Lavet på bestilling	Storskal og rør varmeveksler
OD – 1,5 tommer (38,1 mm)	Lavet på bestilling	Lavet på bestilling	Høj-havvandssystemer
Vægtykkelse	0,7 mm – 3,0 mm	0,7 mm – 3,0 mm	Tykkere vægge for høj erosionsrisiko
Længde	1m – 30m	1m – 30m	Standard 6m lager; klippet til nøjagtig længde tilgængelig
Tolerance (OD)	±0,05 mm	±0,05 mm	MøderASTM B111 pdfkrav

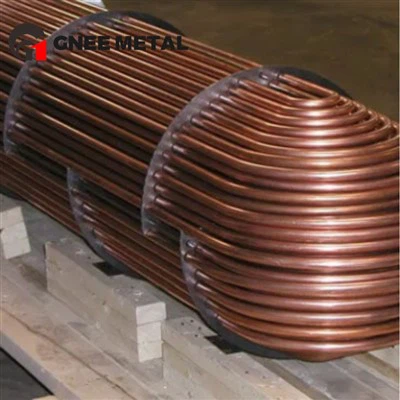

U bøjede kobber nikkelrør

Vi fremstilleru rør varmevekslerkomponenter iC70600ogC71500påCNC-dornbukkerefor at sikre ensartet radius, ingen ovalitet og ingen intern scoring.



Parameter	C70600 (90/10)	C71500 (70/30)
OD – 5/8 tomme (15,88 mm)	På lager	Lavet på bestilling
OD – 3/4 tomme (19,05 mm)	På lager	Begrænset lager
OD – 1 tomme (25,4 mm)	På lager	Lavet på bestilling
OD – 1,25 tommer (31,75 mm)	Lavet på bestilling	Lavet på bestilling
OD – 1,5 tommer (38,1 mm)	Lavet på bestilling	Lavet på bestilling
Vægtykkelse	0,7 mm – 2,5 mm	0,8 mm – 2,5 mm
Minimum bøjningsradius (midterlinje)	1,5 x OD	2,0 x OD
Benlængde (lige del)	500 mm – 12.000 mm	500 mm – 12.000 mm
Bøj vinkel	180 grader (standard U)	180 grader (standard U)
Tangentlængde (efter bøjning)	25 mm – 100 mm	25 mm – 100 mm



Standard U-bøjningsradier for Common OD (C70600):

Rør OD	Minimum CLR (Centerline Radius)	Standard Stock CLR
5/8 tomme (15,88 mm)	23,8 mm (1,5 x OD)	25 mm, 30 mm, 38 mm
3/4 tomme (19,05 mm)	28,6 mm (1,5 x OD)	30 mm, 38 mm, 45 mm
1 tomme (25,4 mm)	38,1 mm (1,5 x OD)	40 mm, 50 mm, 60 mm
1,25 tommer (31,75 mm)	47,6 mm (1,5 x OD)	50 mm, 60 mm, 75 mm
1,5 tommer (38,1 mm)	57,2 mm (1,5 x OD)	60 mm, 75 mm, 90 mm



Til C71500, gange ovenstående radier med 1,33 (minimum 2,0 x OD).



Muligheder for U-bøjningsrør:

Samme benlængde– begge ben ens (mest almindeligt foru rørbundt varmeveksler)

Uens benlængde– for specifiktrørpladelayouts

Lang tangent– forlænget lige sektion efter bøjningen forvarmevekslerrør rullendei et sekundrørplade

Kort tangent– minimal lige sektion for kompaktu rør kondensatordesigns



U-bøjningskvalitetsspecifikationer:

Ovalitet efter bøjning:Mindre end 5 % af OD

Vægudtynding ved bøjningsspids:Mindre end 10 % af den nominelle vægtykkelse

Overflade finish:Ingen revner, ridser eller krusninger synlige under 10x forstørrelse

Afspændingsudglødning:Tilgængelig efter anmodning forkobber varmeveksler rør korrosionforebyggelse i ammoniak eller sur service

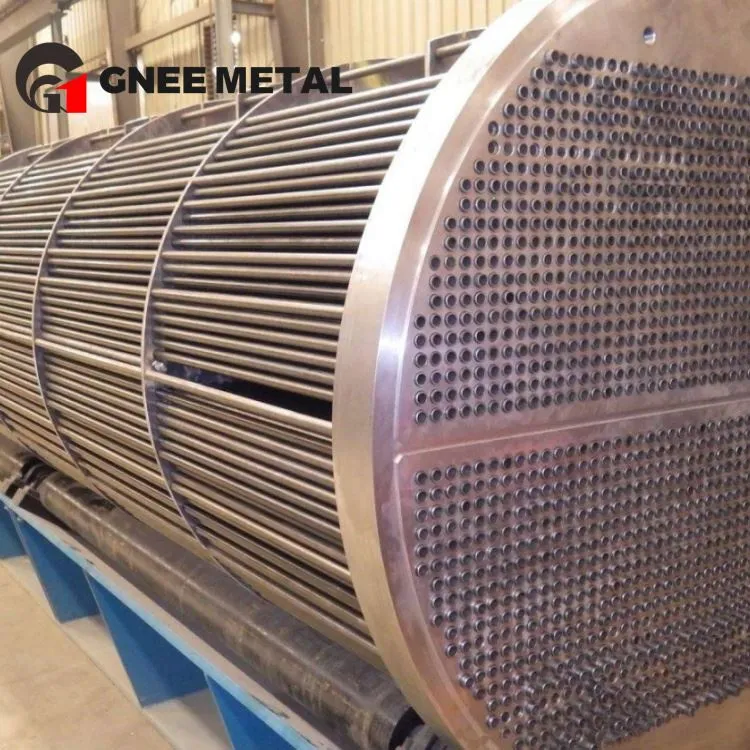

Præ-fabrikerede kobbernikkelrørbundter

Vi samler dinC70600 rørellerC71500 røri komplette bundter klar til indsættelse i din eksisterende shell.

Bundtype	Beskrivelse	Typisk anvendelse
U Tube bundt	U rør varmevekslerogu rørbundt varmevekslermed CNC-dornbøjninger. Minimum bøjningsradius 1,5 x OD forC70600, 2,0 x OD forC71500.	Marinevarmeveksler kondensator, u rør kondensatorpå fartøjer
Lige rør bundt	Ligekobber nikkel varmevekslerrørmed begge ender forberedt tilvarmevekslerrør rullende.	Skal og rør varmevekslermed aftageligt bundt
Finned Tube bundt	Kobberlamellet rør til varmevekslermed integrerede lave finner eller høje finner iC70600ellerC71500.	Luft-afkøletvarmeveksler hvac, varmeveksler luftsystemer i havmiljøer
Shell Tube Fordamper Bundle	Specialbundt med forbedrede overfladerør til kogning.	Skalrørsfordamperi køling eller afsaltning



Kobber nikkelfinnede rør

Til applikationer, hvor væsken på skal-siden er luft eller gas, tilbyder vikobber lamelrør til varmeveksleriC70600ogC71500.

Fin Type	Bundrør OD	Finnens tæthed	Anvendelse
Integral lavfinne (L-type)	5/8", 3/4", 1"	16 – 40 finner/tommer	Havvand-afkøletvarmeveksler hvac, varmeveksler kondensator
Højfinne (ekstruderet)	3/4", 1"	8 – 11 finner/tommer	Luft-afkøletskal og rør varmevekslerpå offshore platforme
Forbedret overflade (E-Type)	5/8", 3/4"	26 – 52 finner/tommer	Oversvømmetskalrørsfordampermed havvandsskalside

Finnede rør iC71500er tilgængelige, men kræver længere gennemløbstider på grund af legeringens højere styrke.



Kobbernikkelfittings og rørpladekomponenter

A kobber nikkel varmevekslerrører kun så pålidelig som dens forbindelser. Vi leverer matchende komponenter til kompletskal og rør varmevekslerforsamling.

Komponent	Materiale muligheder	Beskrivelse
Rørplade	C70600, C71500, Naval Messing, Aluminium Bronze	Boret til dintube pitchog layout. Kompatibel medvarmevekslerrørsudvidelseogrørrulning.
U-Bøjningsstøtter	C70600eller rustfrit stål 316L	u rørbundt varmevekslerforsamlinger.
Offeranoder	Aluminium eller zink	Knyttet tilrørpladeat forebyggekobber varmeveksler rør korrosioni svær havvandstjeneste.
Endehætter og rørringe	C70600	Beskytter rørender mod erosionskorrosion ved indløb med høj-hastighed.
Baffelplader	C70600eller Naval Messing	Understøtter rør og leder skal-sideflow indskal og rør varmeveksler.
Tætningspakninger	EPDM, Viton eller Neopren	Til rør-til-rørpladeforseglinger i dobbeltrørspladedesign.

Sådan bøjes kobber nikkel varmevekslerrør

Kobber nikkel legeringer kræver mere kraft at bøje endC12200. Brug endornbukkermed en minimum bøjningsradius på1,5 x ODforC70600og2,0 x ODforC71500. For enu rør varmeveksler, anbefaler vi fabriksbøjning frem for feltbøjning.



Sådan svejses kobber nikkel varmevekslerrør

Forhvordan man svejser kobber varmevekslerrøriC70600ellerC71500:

BrugeCuNi fyldmetal(ERCuNi til C70600, ERCuNi-2 til C71500)

TIG svejsning med argon rensning

Forvarmning ikke påkrævet, men interpass-temperaturen skal forblive under 150 grader (300 grader F)

Varmebehandling efter-svejsning er ikke nødvendig

Lodning er også muligt medBCoP-5fyldstof, men svejsede samlinger er stærkere til høje-trykskal og rør varmevekslerapplikationer.



Varmevekslerrør rulning og ekspansion

C70600 rørogC71500 rørrulle og udvide på samme måde som andre kobberlegeringer. Brug en rullende momentberegner, der er specifik for kobbernikkel. Jo højere styrke afC71500kræver ca20-30% mere rullemomentendC70600.



Varmeveksler rørplade design

Forkobber nikkel varmevekslerrør, denrørpladeburde væremarine messing, aluminium bronze, ellerkobber nikkelfor at undgå galvanisk korrosion. Undgå rørplader af rustfrit stål eller kulstofstål med kobbernikkelrør.



Sådan rengøres kobbervarmevekslerrørlavet af kobbernikkel kræver pleje for at bevare det beskyttende oxidlag.



Kemisk rengøring:

Brugehæmmet citronsyreellersulfaminsyretil fjernelse af skæl

Brug aldrig saltsyre– det angriber kobbernikkel

Til biofouling, brugklordioxidellerkloreringved kontrollerede niveauer (under 0,5 ppm resterende)



Mekanisk rengøring:

Brugenylon børsterellergummi-kuglerens systemer

Brug aldrig stålbørster eller metalskrabere – de fjerner den beskyttende film

Forhvordan man rengør kobbervarmevekslerrørbundter medu rør varmevekslergeometri, brug specialdesignede fleksible skaftbørster



Forebyggende foranstaltninger:

Oprethold havvandets hastighed over1.5 m/sfor at forhindre bundfældning

Undgå hastighed under0.5 m/ssom tillader biofouling vedhæftning

Forkobber varmeveksler rør korrosionovervågning, installere korrosionskuponer i systemet



Kobber varmevekslerrørs forventede levetidforC70600i velholdt-havvandsservice er20 til 30 år. ForC71500, forvente30+ år.



Hvad er et kobbernikkel varmevekslerrør?

A kobber nikkel varmevekslerrører et sømløst rør lavet af kobber-nikkellegeringer, typiskC70600 (90/10)ellerC71500 (70/30). Den er specielt designet tilskal og rør varmeveksler, varmeveksler kondensator, ogskalrørsfordamperanvendelser i havvand og korrosive miljøer.



Hvad er forskellen mellem C70600 og C71500?

C70600indeholder 90% kobber og 10% nikkel.C71500indeholder 70% kobber og 30% nikkel.C71500har højere styrke, højere erosionsbestandighed (op til 4,5 m/s vs. 3,5 m/s) og længerekobber varmevekslerrørs forventede levetid, men lavere varmeledningsevne og højerekobber varmeveksler rør pris.



Hvorfor bruge kobbernikkel i stedet for rustfrit stål til havvand?

I denkobber varmevekslerrør vs rustfrit stålsammenligning for havvand, kobber nikkel tilbyder:

Bedre modstand mod spaltekorrosion

Naturlig biobegroningsresistens (rustfrit ståltilsmudsning)

Ingen kloridspændingskorrosionsrevner

Nemmerevarmevekslerrør rullendeog ekspansion



Har du C70600 rør til salg i 3/4 tommer?

Ja.Kobber varmevekslerrør 3/4 tomme(19,05 mm) inC70600er en af ​​vores mest populære størrelser.Kobber varmevekslerrør od 19mmiC70600er på lager til marinevarmeveksler hvacogu rør kondensatorapplikationer.



Hvad forårsager korrosion af kobbervarmevekslerrør i kobbernikkel?

Kobber varmeveksler rør korrosioniC70600ellerC71500er sjælden, men kan forekomme fra:

Erosion korrosion– hastighed over 4,5 m/s (C71500) eller 3,5 m/s (C70600)

Svovlbrinte– forurenet havvand

Galvanisk korrosion– forbindelse til mere ædle metaller (titanium, grafit)



Leverer du ASTM B111 pdf til kobbernikkelrør?

Ja. AnmodningASTM B111 pdfellerASME SB111 pdffra vores team. Vi leverer ogsåEN 12451ogJIS H3300certificering.



Kan du levere u-rørbundt varmeveksler i C70600 eller C71500?

Ja. Vi fremstiller kompletu rør varmevekslerogu rørbundt varmevekslerforsamlinger iC70600 rørogC71500 rør. Send dinrørpladetegning for et tilbud.



Er SB111 C70600 det samme som ASTM B111 C70600?

Ja.SB111 C70600er ASME Boiler Code betegnelsen.ASTM B111 C70600er ASTM-betegnelsen. De kemi og mekaniske krav er identiske. Forvarmeveksler kedelapplikationer, der kræver ASME-stempling, specificerSB111 C70600.



Dårlig indpakning ødelægger selv det bedste kobbervarmevekslerrør. Som en professionel kobbervarmevekslerrørfabrik, der betjener kobbervarmevekslerrør USA, Europa, De Forenede Arabiske Emirater, Saudi-Arabien og Indien, følger vi eksportemballagestandarder for militær-kvalitet for at sikre nul skader under sø- eller luftfragt.



Vores standard pakkeproces:

Emballeringsstadiet	Materiale / Metode	Formål
Individuel rørbeskyttelse	Anti-VCI-papir + plastikendestykker	Forhindrer fugt, støv og ridser på kobberrørs varmeveksler indvendige overflader.
Bundling	Nylonstropper + afstandsstykker i træ	Holder kobber varmevekslerrør OD 19 mm, 1 tomme eller 5/8 tomme størrelser organiseret og vibrationsfri-.
Fugtspærre	Tyk PE-filmindpakning (varme-krympet)	Blokerer fugt under lange sørejser til kobbervarmevekslerrør Tyskland eller Saudi-Arabien.
Yderpakning	Eksportér-krydsfinerkasser eller stål-trækasser med bånd	Tåler stabling og hårdhændet håndtering. Hver kasse mærket med PO-nummer, legering (f.eks. SB111 C70600) og mængde.
Dokumentation	Pakkeliste + Mill Test Certificate (MTC) vedhæftet udvendigt	Fortoldningsstøtte til kobbervarmevekslerrørforhandler og distributørpartnere.

For U-pakkeordrer:U-rørsvarmeveksler og U-rørbundtvarmeveksler er placeret i dedikerede ståljigs inde i kassen for at forhindre bøjningsradiusforvrængning.



Udstyrstype	Specifikation/kapacitet	Kvalitetspåvirkning
Vandret kontinuerlig støbelinje	10 tons kapacitet	Producerer homogent kobberlegeringsrør til varmevekslerstykker med nul porøsitet.
Tre-rullepiercingmølle	Op til 60 mm OD	Præcis vægtykkelseskontrol for varmevekslerrørs vægtykkelse så lav som 0,5 mm.
Kold tegnebænk	5 tegninger i rækkefølge	Opnår snævre tolerancer på kobbervarmevekslerrørets længde og varmevekslerrørets diameter.
Opretnings- og skærelinje	CNC servo-styret	Gratfri-skæring til kobbervarmevekslerrør 3/4 tomme og 1 tomme til nøjagtige projektlængder.
U-Bøjningsmaskine	CNC dorn type	Producerer u-rørskondensator og U-rørbundt varmeveksler uden knæk eller ovalitet.
Eddy Current Tester	NDT (ikke-destruktiv testning)	100 % inspektion af C70600-rør og C71500-rør for huller eller revner i henhold til ASTM B111 pdf-standarder.
Hydrostatisk tester	Op til 200 bar	Validerer varmevekslerrørets ekspansion og rørrullende integritet.
Spektrometer	Optisk emission (OES)	Bekræfter den kemiske sammensætning af ASME SB111, EN 12451 og JIS H3300 kvaliteter på hver batch.



Vores certificeringer og overholdelse:

ASTM B111 pdf og ASME SB111 pdf fuld sporbarhed.

ISO 9001:2015 kvalitetsstyringssystem.

Tredje-inspektion accepteret: SGS, BV, Lloyds eller TUV.

Testrapporter om forventet levetid for kobbervarmevekslerrør er tilgængelige efter anmodning.
